HN-TDDPA20W_840trasmissione bidirezionale dei dati
Pmodulo dell'amplificatore

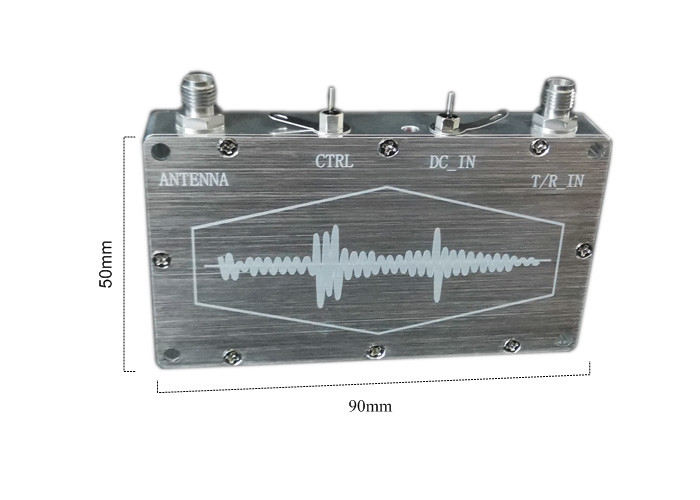

TDD modulo di amplificatore di potenza bidirezionale di trasmissione dati di medesima frequenza,DImmissione50 × 90 × 14mm
- Potenza di uscita:≥ 20 W
- Intervallo di frequenza:835️855MHz
☆Trasmissione G- Non lo so.:≥15dB±1dB
☆Potenza di ingresso massima:25dBm
☆Piattazza della banda:≤ ± 0,50 dB
☆RGuadagno:≤12dB±2dB
☆Input-outputinterfaccia:SMA
☆Rapporto delle onde stazionarie di ingresso:≤ 2Load50Ω)
☆Fuori!mettere il rapporto di onda in piedi:≤1,5Load50Ω)
☆Ritardo relativo del gruppo: ≤ 20 ns
☆Tempo di commutazione del interruttore RF:Stempo di torta≤ 5 us /btempo di reazione≤ 1 us
☆Isolamento dell'amplificatore di potenza di trasmissione e ricezione:≥50dB
☆Livello di controllo: automatico, cioè rileva automaticamente la potenza di ingresso per realizzare trasmissione e ricezione automatiche, quando la potenza di ingressofino a10dBm, trasmissione avviata.quando la potenza di ingresso è inferiore a0dBm convertito in ricezione(o il "CTRL" il terminale è utilizzato per ottenere la trasmissione TTL ad alto livello e la ricezione a basso livello)
CTRL1:Stato di trasmissione dell'amplificatore, di ricezione
CTRL0:Ricevo lo stato, trasmetto
1."T/R_IN" porta è collegata alla porta di radiofrequenza della stazione radio digitale, e il "ANTENNA" la porta è collegata all' antenna;
2."CTRL" è l'abilitazione di trasmissione della stazione radio digitale connessa in modalità non automatica (modalità automatica e modalità abilitazione, devono essere impostate in fabbrica,3.3V livello TTL);
3."DC-IN" è + 12 alimentazione,tl'elettrodo negativo è il pad di saldatura premuto da questo condensatore transversale;
4️Luce indicativa rossa️, l' indicatore rossoluceè accesa per indicare lo stato di trasmissione e la luce rossa è spenta per indicare lo stato di ricezione
- Temperatura di funzionamento:-20 ̊+75°C
- V.età:12V
- Corrente di lavoro:12V/5,5A@20W".
