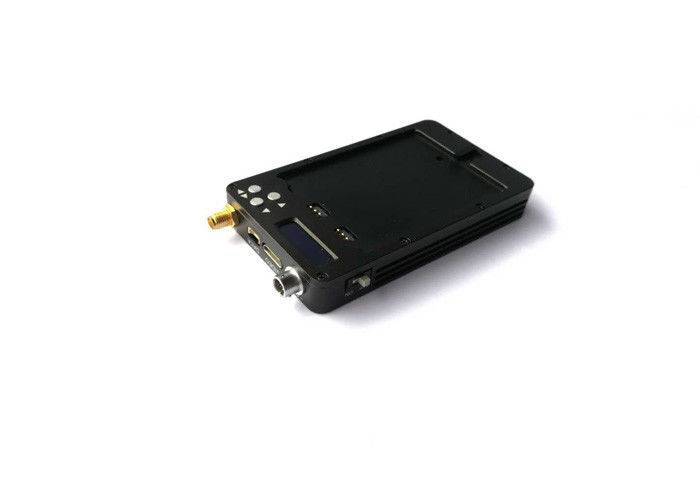

Trasmettitore portatile della radio HDMI e mittente senza fili del ricevitore/1 watt HDMI video

1watt ha prodotto trasmettitore portatile del cofdm HDMI della lunga autonomia di H.264 HD1080P il video per il sistema del UAV



Descrizione di prodotto:



Il mini HD-HDMI/CVBS COFDM video trasmettitore senza fili di HN-512PRO H.264, facendo uso del centro tecnica di modulazione del trasportatore di comunicazione su mezzi mobili COFDM della quarta generazione di multi e metodo di codifica efficiente di compressione H.264, ha integrato l'alta luminosità ed interfaccia di controllo dell'esposizione del basso consumo energetico OLED, progettazione di modanatura integrata, la regolazione la modulazione digitale, audio & video compressione digitale in una, il cellulare altamente integrato di HD, non l'apparecchiatura di trasmissione di immagine digitale di linea di mira, dimensione compatta, leggera. Può trasmettere il video completo e l'audio di HD 1080P in un ambiente della costruzione del blocco o trasmettere il video e l'audio completi di alta qualità HD 1080P nell'ambiente mobile ad alta velocità. Questo modello è diviso nelle versioni di CVBS e di HDMI+CVBS.





Applicazione:



Questo prodotto è ampiamente usato nei requisiti livello di alto e di alta qualità di fotografia aerea, di notizie, degli eventi di sport, della ricerca nascosta, della videosorveglianza, della trasmissione video senza fili in tempo reale e di altri campi.





Caratteristiche di prodotto:



Input analogico NTSC/PAL di alta definizione di sostegno del ● video

Il supporto HD mini HDMI 1080P, del ● il video input 720P, fornisce la buona compatibilità

I menu del ● possono essere cambiati in qualunque momento

Crittografia dinamica 128 del bit non standard livellato militare AES di sostegno del ●

Del ● di sostegno linea di mira (NLOS), trasmissione mobile ad alta velocità non

Rendimento elevato del ●, litio di capacità elevata a pile (batteria può essere sostituita)

Piccola dimensione del ●, peso leggero, facile portare, facendo uso delle coperture dell'alluminio dell'aletta di raffreddamento a aria

Interfaccia di controllo dell'esposizione di ●OLED con alta luminosità e basso consumo energetico









Caratteristiche tecniche





Modello	HN-512PRO
Tensione	CC 6~12V (polarità inversa protettiva)
	Batteria al litio esterna DC7.2V/1400mA (sostituibile)
Corrente	600mA-12V/0.8W (CVBS)
	700mA-12V/0.8W (HDMI/CVBS)
Video input (facoltativo)	CVBS
	CVBS+Mini HDMI
Audio input	Interfaccia di Lotus
Audio codifica	ISO/IEC13818-3 (MPEG-1)
Larghezza di banda	2/4/8MHz
Frequenza di TX	300MH~860MHz che fa un passo in 1MHz (altre frequenze a richiesta)
Rf potenza di uscita	26dBm/400mW (può essere personalizzato)
Interfaccia di rf	SMA
Crittografia	128 crittografia dinamica del bit AES
FEC	1/2,2/3,3/4,5/6,7/8
Intervallo della guardia	1/32,1/16,1/8,1/4
Trasportatori	2K
Codifica	H.264, MPEG-2
Modulazione	COFDM
Costellazione	QPSK, QAM16, QAM64
Modo di controllo di parametro	Attraverso il quadro comandi di OLED a fissare i parametri pertinenti
Dimensioni	100mm*59mm*16mm
Peso	140g
Temperatura	-20℃~70℃
Accessori di HN-512PRO	7.2V/1400m batteria al litio e caricatore collegamenti della testa degli aerei 5-pin,
Ricevitore compatibile	Ricevitore di /HN-320 del modulo di ricevitore SK-320 Modulo di ricevitore SK-620 Ricevitore tenuto in mano di HN-430HD







Disegno di profilo di HDMI +CVBS:















Dimensioni di versione di CVBS:
